Как связаны центр тяжести груза и грузоподъемность погрузчика
Номинальная грузоподъемность вилочного погрузчика, указанная в спецификациях, соотносится с обычным грузом. Этот груз стандартного размера имеет определенное расстояние от спинки вил до центра тяжести груза.
Почему от положения центра тяжести груза зависит грузоподъемность
При проектировании погрузчика производятся расчеты под конкретный опрокидывающий момент. Этот параметр создается поднимаемым грузом и зависит также от 2 факторов;
- вес груза;
- удаление оси поворота от центра тяжести груза (плечо силы).
Ось вращения (опрокидывания) погрузчика проходит по линии соприкосновения контакта передних колёс и поверхности пола. Чтобы обеспечить погрузчику продольную устойчивость необходимо сбалансировать этот опрокидывающий момент при динамических нагрузках, например, резком торможении.
Как пересчитывается грузоподъемность
Запас балансировки небольшой – около 30%. Поэтому при нестандартных размерах груза или сильном смещении центра тяжести необходим пересчет грузоподъемности. Только так можно обеспечить необходимый запас продольной устойчивости и избежать «клевания носом».

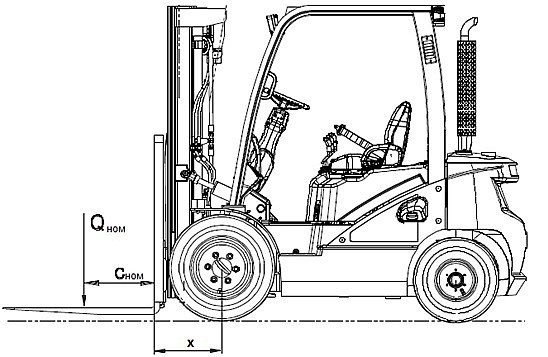

Х – постоянная момента груза, расстояние от спинки вил до оси ведущего моста. Указана в спецификациях конкретной модели погрузочной техники.
Сном – расстояние от спинки вил до центра тяжести груза.
Плечо действия силы тяжести груза – это сумма данных параметров.
Вычисляем расчётный опрокидывающий момент Мном, как произведение номинального веса груза Qном и плеча действия силы:
Мном = Qном (х + Сном)
Запрещено превышать значение опрокидывающего момента. Поэтому в случае превышения центра тяжести груза Сгр над номинальным, необходимо снизить допустимый вес груза пропорционально увеличенному плечу силы.
Остаточная грузоподъемность погрузчика Qост рассчитывается по формуле:
Qост = Qном (х + Сном)/ (х + Сгр)
Какой груз считается стандартным
В спецификациях грузоподъемность погрузчика Qном рассчитана для взятого плотно к спинке вил стандартного груза в виде куба со стороной 1 м. В этом случае расчетный центр тяжести груза располагается на расстоянии по горизонтали и вертикали по 0,5 м от спинки вил. То есть Сном=0,5 метра.
У погрузчиков грузоподъёмностью 5-16 тонн стандартный груз имеет сторону куба 1, 2 м, Грузоподъёмность в этом случае определяется при Сном=0,6 м.
Для складской техники, работающей с паллетами длиной 1,2 м, грузоподъёмность также рассчитывается для Сном = 0,6 м.

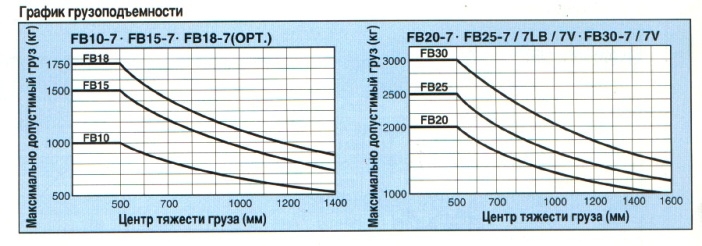

Классический вид Диаграммы Грузоподъемности
Приведенная нами формула является основной для расчета Диаграммы Грузоподъёмности. Этот график показывает, как снижается допустимая грузоподъёмность при увеличенном расстоянии между спинкой вил и центром тяжести груза.
Оператор обязан строго следить за соблюдением веса, габаритов груза и безопасностью работ. Часто эта диаграмма находится рядом с сиденьем оператора.
